电容式投入式液位计工作原理
点击次数：2239 发布时间：2021-07-21 01:59:28

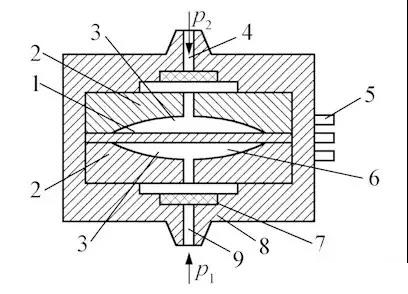

1—金属膜片（动*）；2—凹玻璃圆盘；3—金属镀层（定*）；4—低压侧导压口；5—输出端子；6—空腔；7—过滤器；8—壳体；9—高压侧导压口
（1）当P2=P1时, ΔP=0;膜片处于中间位置，与两个定*板距离相等.
C2=C1
（2）当有差压作用时，感压膜片产生形变。
P2>P1时, C2< C1;
P2 C1;
测量膜片产生位移转变为电容*板上的差动电容变化，由电子线路把差动电容转换成4-20mA(DC)的二线制电流信号.
