温度变送器怎么接线图

点击次数:4127 发布时间:2020-11-19 08:49:55

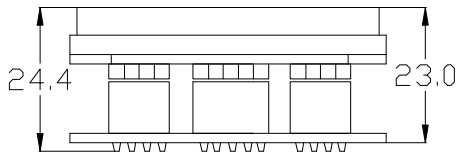

温度变送器外形尺寸及接线图
整体高度

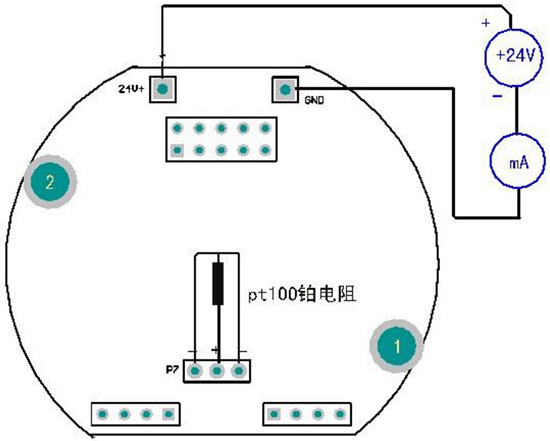

接线图:
接线图说明:
1. --、+、--分别为 PT100 传感器输入端。按照图示接线,注意三线位置。
2. +24V、0V 为电路板供电和信号输出端,两线制仪表的电流为信号输出,供电和测试,取信号如图所示。
3. LED、J2、J4 为 LED 显示上板的链接和固定插座,接不接上板,变送板都可以正常工作,不会影响变送器的任何性能。
