锅炉管道流量计正确安装

U9彩票799cc超声波探头共有插入式、V方式和Z方式三种安装方式。

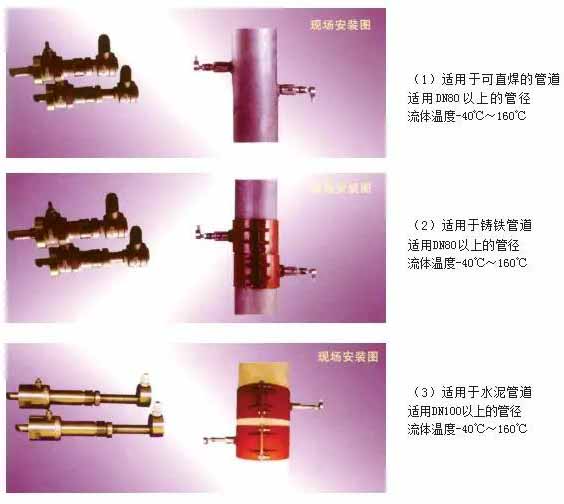

U9彩票799cc插入式安装探头一般用Z方式——适用于（1）管道内壁锈蚀或结垢严重；（2）钢管内衬沙浆水泥等；（3）水泥管；（4）铸铁管等。

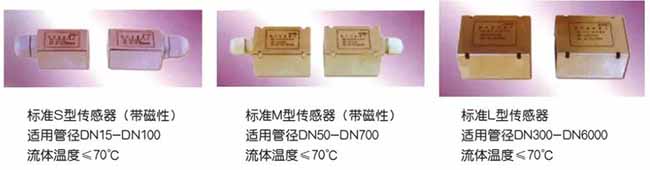

U9彩票799cc外贴式安装探头有V方式和Z方式两种——

（1）V方式（声波反射式）：当管道为新管道，内无污垢锈蚀现象，且管径较小，DN≤150时，建议采用V方式安装探头。

U9彩票799cc（2）Z方式（声波直传式）：当管道为新管道，内无结垢锈蚀现象，且管径较大，DN>200时，建议采用Z方式安装探头。

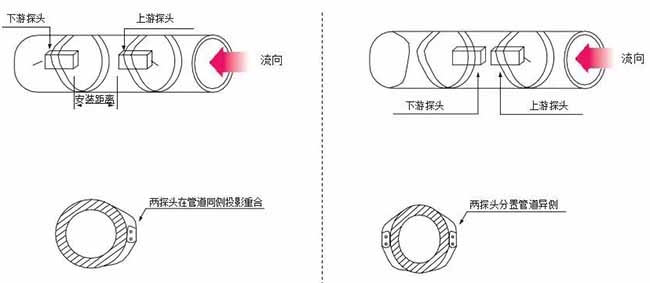

V方式和Z方式（左为V，右为Z）如下图所示：

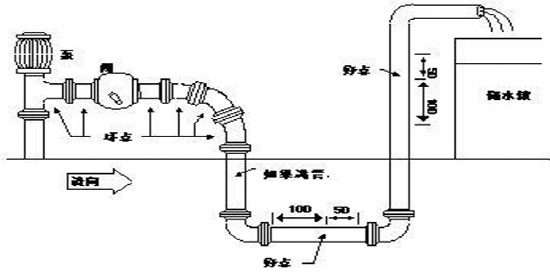

测量点的正确设置

锅炉管道流量计U9彩票799cc的安装为保证测量精度，测量点应选择在直管段部分。一般应遵循下列原则：

1、选择充满液体的直管段，如管路的垂直段（流向由下向上为宜）或充满液体的水平管道（整个管路中*低处为宜），在安装与测量过程中，不得出现非满管情况；

2、测量点应选在探头上游有大于10D和下游有5D直管段处；

U9彩票799cc3、测量点选择应尽可能远离泵，阀门等设备，避免其对测量的干扰；

U9彩票799cc4、测量点选择应尽可能远离大功率电台，强磁场干扰源等；

5、充分考虑管内结垢状况，选择无结垢的管段进行测量。结垢严重时，应选择插入式探头。

6、选择管路的管材应均匀密实、易于超声波的传播；

U9彩票799cc7、管段初步安装位置选择好后，用手砂轮或钢锉将金属管表面打磨3倍的探头面积（约100mm范围），去掉锈迹油漆，使管壁表面光滑平整，（注意：表面应光泽均匀，无起伏不平，与原管道有同样的弧度，切忌将安装点打磨成平面）*后用酒精或汽油清洗干净。
